Localizzatore Droni (SAPR)




STELLA ENAC





LA NOSTRA PROPOSTA:



Il Localizzatore Satellitare viaairOne tramite un sistema hardware/software permette

il controllo e la sorveglianza in modo dinamico dei voli del SAPR.



Sistema di Tracciamento in Real Time dei dati di volo del SAPR



Il sistema proposto da “viaair.it” si compone di piu’ elementi:



  • un trasmettitore dei dati di volo, posizione e identificazione del SAPR attraverso l’utilizzo della rete GSM;

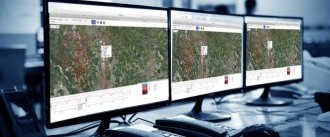

  • centrali operative poste sul territorio in grado di rilevare i dati in REAL TIME h24;



  • un applicativo software installabile su ogni computer che consente all’utilizzatore di ricevere in tempo reale i dati e a sua volta immagazzinarli.

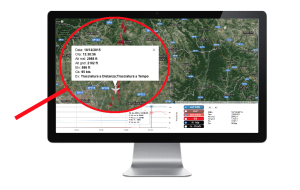

schermo piu mappa



Trasmettitore dei dati di volo



Il trasmettitore dei dati di volo installato sul SAPR, è in grado di registrare i seguenti dati ogni volta che il Drone

è alimentato: dati identificativi del SAPR, posizione, attraverso un ricevitore GPS, direzione di movimento, velocita’, quota.

I dati cosi’ rilevati vengono sia trasmessi in REAL TIME attraverso il collegamento GSM, se disponibile al momento del volo,

oppure immagazzinati dal sistema e trasmessi al primo contatto GSM utile anche a SAPR disattivato grazie a una sua batteria autonoma.



Caratteristiche Tecniche:

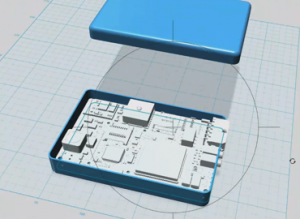

prototipo localizzatore



Control unit

GPS satellite locator

GSM/GPRS/SMS communication system

External GPS/GSM antennas

Rechargeable NiMh 800mA battery

SIM card GSM/GPRS

Kit type

3 Cords power cable Connects the unit to three different power supply types (+30, 31, +15).

Technical specifications

Microprocessor Pic32

GSM Module GSM/GPRS Quad Band Class 10 (Telit/Motorola)

GPS Module 20 Channels (SIRF Star III)

GSM Antenna Inside

GPS Antenna External

Backup Battery 800 mAh NiMH rechargeable

Diagnostic Led Two-coloured (cable MMIL)

Power source 7 ÷ 32 Vdc

Operational temperature range -20 ÷ +85°C

External Dimensions 115x90x35 mm

Communication to Operating

center

Via GPRS with TCP/IP protocol or UDP/IP, via GSM CSD or SMS.

Installation Fixing through screws

Activation and Test Through CSD call from the operating center

FW update OTA via GPRS or GSM CSD

Archive memory Up to 8192
